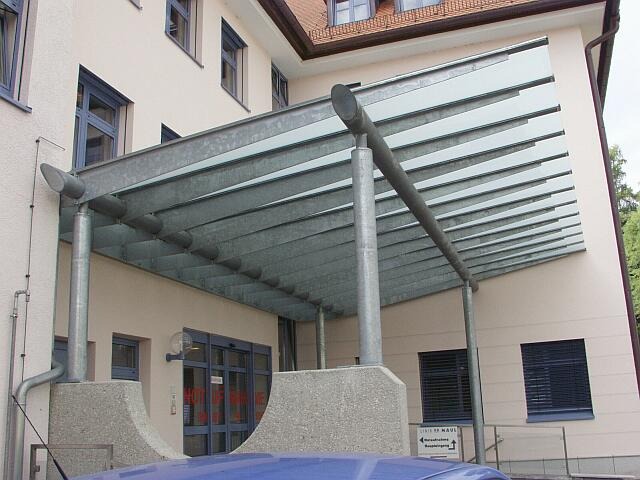

Vordach über Notaufnahme Klinik Dr. Maul Ingolstadt Die Tragkonstruktion besteht aus zwei Dreigelenkrahmen aus Stahlrundrohr. Auf dem vorderen Querriegel sind die Sparren mit einer Anschlussplatte gelagert, während der hintere Riegel durch die Stege der Sparren „gesteckt“ wurde. Die T-förmigen Sparren sind aus Blechen und Flachstählen zusammengeschweißt. Durch die sich nach außen verjüngenden Stege dieser Profile bekommt die Konstruktion eine leichtere Anmutung. Abgedeckt ist die Konstruktion mit Verbund-Sicherheitsglas mit einer mattierten Zwischenfolie als Sichtschutz. Bauherr: Dr. Maul | |||
)
|
Vordach am Sportheim FC Böhmfeld Das Skelett des Vordachs besteht aus nach oben abgespannten Kragarmen. Diese Kragträger sind aus T-Profilen, Flachstahl und Brennteilen zu einem dreiecksförmigen Element zusammengeschweißt. Die Abhängung erfolgt mit Rundstählen und verstellbaren Gabellagerungen. Als Längsaussteifung dient sowohl an der Mauerseite als auch an der Kragseite jeweils ein Stahlrundrohr. Auf diesen Längsträgern lagern die Sparren zur Aufnahme der Glassegmente. Bauherr: Sportverein FC Böhmfeld | |||
)
|
Überdachung Bushaltestelle Ingolstädter Verkehrsbetriebe
| |||
|
|
)
)
